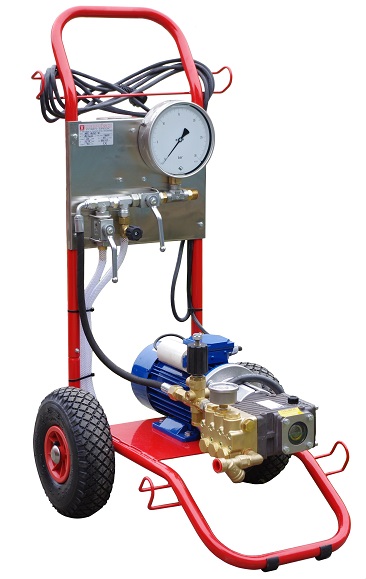

Wysokociśnieniowy agregat do prób ciśnieniowych KRS 10/20 SC

Specyfikacja techniczna

1. Przeznaczenie



   Wysokociśnieniowy agregat pompowy KRS 10/20 SC został zaprojektowany do przeprowadzania prób ciśnieniowych w procedurze ręcznego sterowania parametrami próby.



2. Budowa maszyny

   Wysokociśnieniowy agregat pompowy składa się z pompy nurnikowej firmy SPECK napędzanej poprzez sprzęgło elastyczne za pomocą sinika elektrycznego
   Agregat uruchamiany jest poprzez elektryczny układ sterujący, spełniający funkcje rozruchu, pracy
   i zatrzymania, jak również niezbędne zabezpieczenia.
   Pompa wyposażona jest w manometr wskazujący ciśnienie pracy.
   Pompa wyposażona jest w zawór nadmiarowy zabezpieczający ją przed nadmiernym wzrostem ciśnienia.
   Agregat wyposażony jest w zestaw dwóch zaworów kulowych, jednego zaworu iglicowego i manometru precyzyjnego, przeznaczonych do przeprowadzania prób ciśnieniowych przy sterowaniu ręcznym.



3. Praca maszyny

   Agregat pompowy podłączany jest do źródła medium i do badanego obiektu. Następuje uruchomienie procedury próby ciśnieniowej. Pompa nurnikowa tłoczy medium do ciśnienia ustawionego za pomocą zestawu zaworów i odczytanego z manometru precyzyjnego. Po uzyskaniu ciśnienia obiekt próby odcina się zaworem dcinającym i maszynę wyłącza się. W zleżności od procedury, badany obiekt pozostaje pod ciśnieniem okreslony czas.



4. Parametry techniczne

   Medium: woda, maksymalna wielkość zanieczyszczeń w medium to 50 μm,
   maksymalna temperatura medium: 70 st. C
   Maksymalne ciśnienie robocze: P = 20 bar
   Wydajność: Q = 10 l/min.
   Pompa SPECK typ NP10/10-140, zawór regulacji ciśnienia UL180/40H
   Silnik elektryczny jednofazowy 0,75 kW, 230 V, 50 Hz, 1450 obr./min.
   Maszyna zbudowana na poręcznym wózku lakierowanym proszkowo
   Filtr wody na wejściu
   Opcjonalnie: akumulator ciśnienia – tłumik pulsacji
   Włącznik elektryczny, przewód zasilający i wtyczka.
   Konsola do prób ciśnieniowych, manometr fi 160 mm kl. 1,0, 0-40 bar
   Przyłącza: ssawne: G1/2, tłoczne: M22x1,5lub G3/8 lub inne wg zamówienia
   Minimalna temperatura otoczenia: 4⁰C
   Waga urządzenia ok 50 kg

   Wymiary urządzenia (cm, dł. x szer. x wys.) 40 x 90 x 78, na wózku: 80 x 104 x 53



5. Uwagi

   Dostępne opcje w cenie maszyny: silnik trójfazowy, rama stacjonarna, manometr 0-25 bar
   Opcje dodatkowo płatne: akumulator ciśnienia – tłumik pulsacji, elektroniczny manometr rejestrujący.

Kraków, 15.7.2010

mgr inż. Aleksander Krupiński

KRS 10/20 SC
